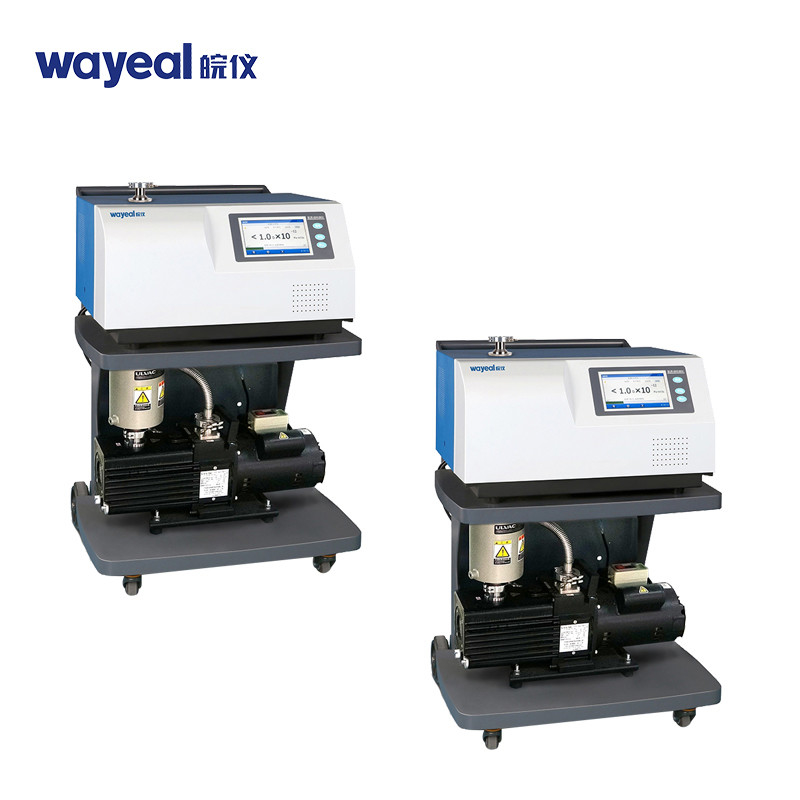

SFJ-231 Оборудование для обнаружения утечек гелийной масс-спектрометрии для обнаружения утечек ГИС

SFJ-231 Оборудование для обнаружения утечек гелийной масс-спектрометрии для обнаружения утечек ГИС

Детектор утечки гелийного масс-спектрометра - это инструмент для быстрого позиционирования и количественного измерения утечки запечатанных контейнеров.

Параметры детектора утечки гелия SFJ-231

Применение детектора утечек гелийного масс-спектрометра SFJ-231 в высоковольтном ГИС-оборудовании / испытания уплотнения газа SF6 в электроэнергетике

1. История и принцип
Высоковольтное газоизолированное коммутаторное устройство (GIS) использует газ SF6 в качестве изоляционной и дуговой среды.и эксплуатационной безопасностиУтечка SF6 может привести к снижению прочности изоляции, отказу от дуги и даже повреждению оборудования.
Выявление утечек гелийной массовой спектрометрии является основным методом для испытаний герметизации ГИС из-за небольшого молекулярного размера гелия (He), высокой проницаемости, нереактивности с SF6,и сверхвысокая чувствительность детектора утечек SFJ-231 (минимальный показатель обнаруживаемой утечки)Используя гелий в качестве газ-отслеживателя, детектор улавливает сигналы гелия для определения локализации утечек и количественного определения показателей утечек.
2Методы обнаружения утечек (на основе спецификаций SFJ-231).
Детектор утечки гелия SFJ-231 поддерживает режим вакуума (более высокая чувствительность) и режим нюхания (удобный для систем под давлением, максимально допустимое давление: 1500 Pa).
Выявление утечек в вакуумном режиме (более высокая чувствительность, требует эвакуации ГИС)
Применение:Вновь установленные, отремонтированные или демонтированные ГИС (при удалении внутреннего SF6 и возможности нанесения вакуума).
Принцип:

• Эвакуировать ГИС-камеру до ≤ 1 Pa.
• Подключите SFJ-231 через вакуумный порт DN25KF.
• Пропыливать гелий наружу на подозрительные точки утечки (например, сварки, фланцы).
• Если есть утечка, гелий попадает в камеру и запускает детектор.
• Преимущество: использует сверхвысокую чувствительность SFJ-231 (5,0×10−13 Pa・m3/s) для обнаружения микро-утечек.

Процедура режима вакуума
Соединение газового пути:Ссылка GIS камера → SFJ-231 (DN25KF) → вакуумный насос (устойчивые к давлению шланги).
Эвакуация:Накачивайте до ≤1 Pa (меньшее давление = лучшая чувствительность).
Настройки обнаружения:Установка на вакуумный режим, регулировка времени ответа (<1 с), порог тревоги (по DL/T 596-2021).
Испытание с применением гелия:Распылите гелий (5-10 мм от точки обнаружения, оставайтесь на 3-5 с,и наблюдать сигнал с использованием времени ответа SFJ-231<1s) в подозрительной точке (в порядке маркировки) на внешней стороне ГИС-оборудования.Если детектор утечки показывает внезапное увеличение скорости утечки (синхронизированное изменение чисел и кривых), это означает, что точка является точкой утечки, и записывать значение скорости утечки.Затем повторная проверка и подтверждение.
