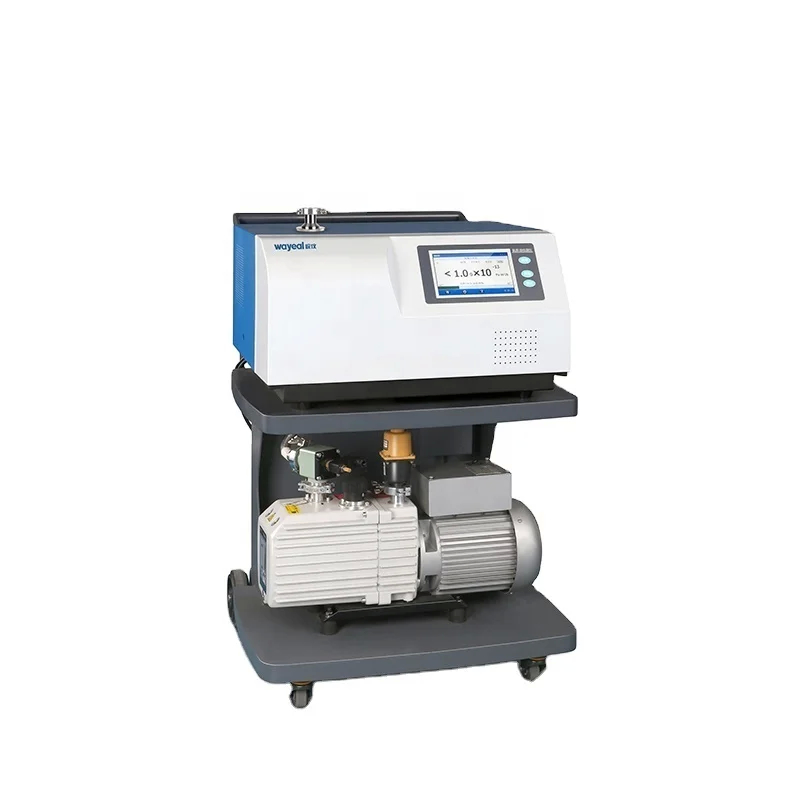

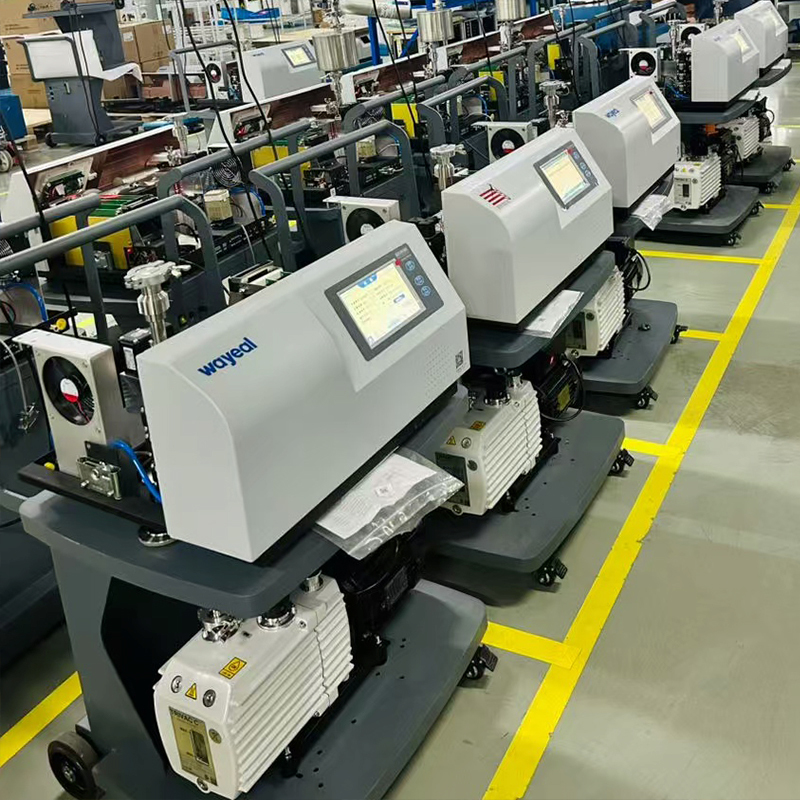

7-дюймовый цветной сенсорный экран детектора утечек гелия для обнаружения утечек на печатных платах

Технические характеристики детектора утечек гелия SFJ-231

Испытание на герметичность гелием для герметичных камер печатных плат (вакуумный режим)

Этот метод предназначен для печатных плат с независимыми герметичными полостями, например, для плат, интегрирующих датчики давления или компоненты MEMS.

1. Подготовка

• Убедитесь, что сборка печатной платы завершена и не имеет механических повреждений.
• Очистите поверхность полости, чтобы удалить масло и пыль, которые могут помешать тестированию. Подсоедините вентиляционный порт полости к детектору утечек гелия SFJ-231 с помощью адаптера DN25KF, обеспечив герметичность трубопровода (при необходимости предварительно проверьте гелием).
• Включите детектор, используя питание AC220В, 50Гц/60Гц, дайте ему запуститься ≤2 минуты, затем выберите «Вакуумный режим» через сенсорный экран и установите пороговое значение скорости утечки в соответствии с проектными спецификациями.

2. Эвакуация полости

• Активируйте встроенный или внешний вакуумный насос для эвакуации полости до базового давления (обычно ≤10 Па, регулируется в зависимости от объема и материала полости), чтобы устранить остаточное воздушное вмешательство.

3. Трассировка гелия и обнаружение утечек

• Нанесите трассирующий гелий (He⁴) снаружи вдоль швов (например, интерфейс крышка-подложка) или изнутри через специальные каналы. Контролируйте показания детектора в реальном времени, используя числовые, столбчатые или графические диаграммы. Если скорость утечки превышает установленный порог (например, 5,0×10⁻¹² Па・m³/с, регулируется в соответствии со стандартами продукта), запишите скорость утечки и идентификатор полости.

4. Запись и анализ данных

• Экспортируйте тестовые данные через USB для создания отчетов об утечках и загрузки в системы управления производством (например, MES) через интерфейсы RS232/485 для отслеживания качества.
