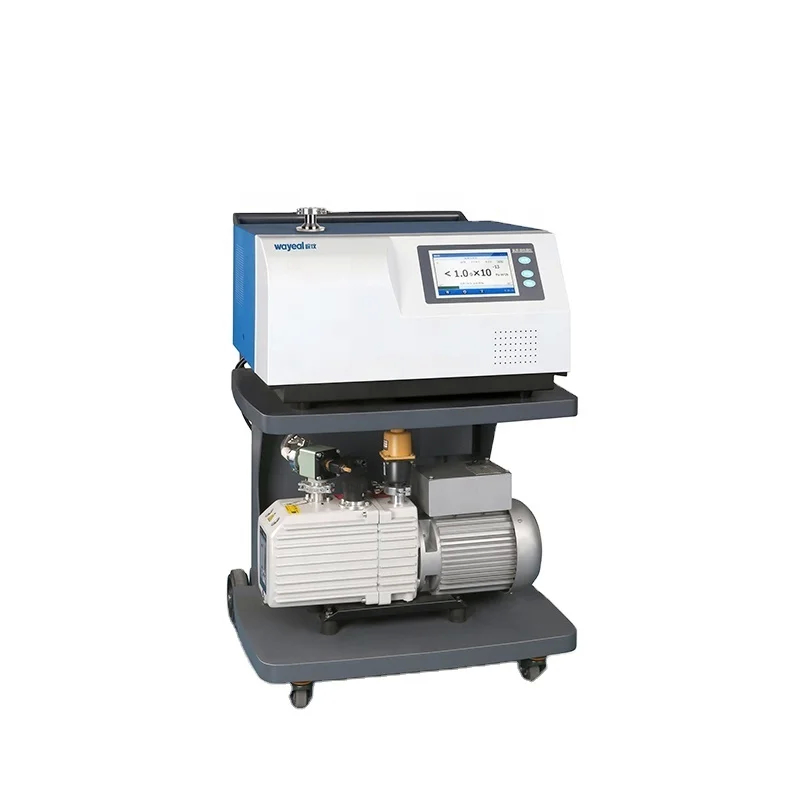

Испытатель утечек гелия для обнаружения утечек в топливной системе автомобилей

Технические характеристики течеискателя гелия SFJ-231

Обнаружение утечек гелия в Aвтомобильной топливной системе

Масс-спектрометрические течеискатели гелия широко используются в обнаружении утечек в автомобильных топливных системах благодаря своей высокой чувствительности (до 10⁻⁹ Па·м³/с) и надежности. Они обычно используются для обнаружения утечек в таких компонентах, как топливные баки, топливопроводы и системы испарительных выбросов. Ниже приводится подробное объяснение конкретных применений, методов обнаружения утечек и процедур:1. Вакуумный метод (обнаружение утечек при отрицательном давлении)

Сценарии применения:

Быстрое онлайн-обнаружение утечек в собранных топливных системах (например, трубопроводы в моторном отсеке).Этапы обнаружения:
Внутреннее заполнение гелием:

• Откачать топливную систему до 10⁻² - 10⁻³ Па (требуется система вакуумного насоса).Нагнетание гелия:
• Распылить газ гелия (давление 0,1–0,2 МПа) вокруг зоны испытаний (например, сварные швы, соединения).Сигнал обнаружения:
• Гелий, попадающий в систему через утечки, улавливается масс-спектрометром и вызывает тревогу.Локализация точки утечки:
• Местоположение точки утечки определяется путем перемещения распылителя или сегментарного изолирования системы.2. Метод нагнетания давления (обнаружение утечек при положительном давлении)

Применимые сценарии:
EVAP угольные канистры, топливопроводы и другие компоненты, устойчивые к давлению.Этапы обнаружения:
Внутреннее заполнение гелием:

• Впрыснуть смесь 5%–10% гелия и азота в компонент (давление 0,3–0,5 МПа).Герметизация и поддержание давления:
• После стабилизации давления поместите компонент в вакуумную камеру или подключите его к всасывающему пистолету течеискателя.Обнаружение утечек:
• Используйте масс-спектрометр для обнаружения гелия, выходящего из утечки.Преимущества:
• Подходит для компонентов сложной формы, нет необходимости в общей вакуумной экстракции.3. Метод Sniffer (локальное сканирование)

Сценарии применения:
Быстрое онлайн-обнаружение утечек в собранных топливных системах (например, трубопроводы в моторном отсеке).Этапы обнаружения:
Внутреннее заполнение гелием:

• Заполните топливную систему гелием (рабочее давление).Внешнее сканирование:
• Перемещайте всасывающий пистолет вдоль сварных швов, уплотнительных колец и других областей (расстояние 1–3 мм).Обратная связь в реальном времени:
• Пик масс-спектрометра соответствует местоположению утечки
