Введение в гелиевый течеискатель
Гелиевый течеискатель, также известный как гелиевый масс-спектрометрический течеискатель (MSLD), используется для обнаружения и измерения размера утечек в систему или устройство, содержащее что-либо, или из него. Газ-индикатор, гелий, вводится в испытываемую деталь, которая подключена к течеискателю. Гелий, просачивающийся через испытываемую деталь, попадает в систему, и это парциальное давление измеряется, а результаты отображаются на измерительном приборе.
Технические параметры гелиевого течеискателя:
|

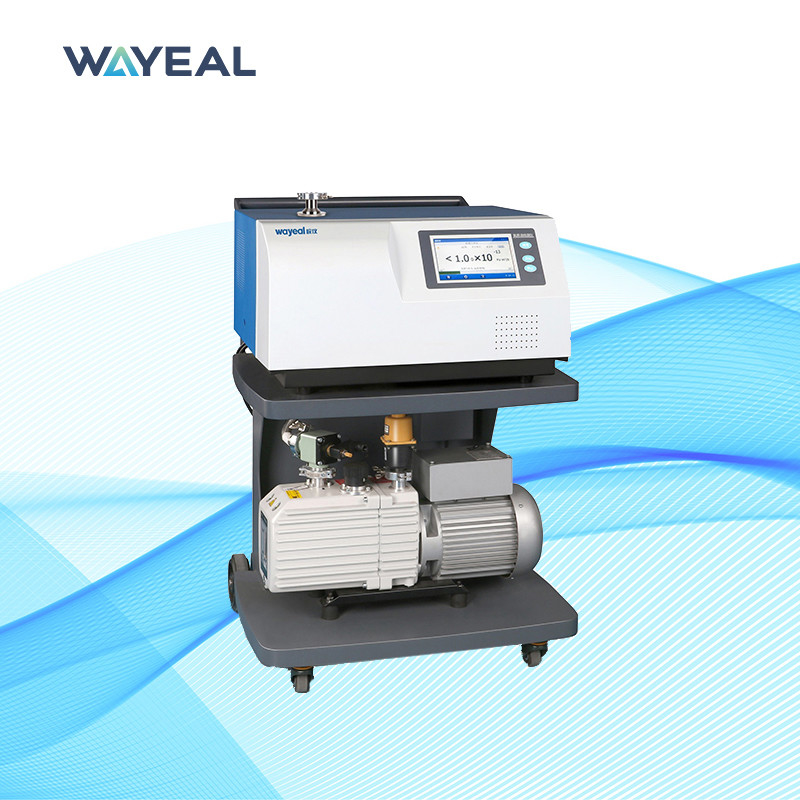

Вакуумная система гелиевого течеискателя RS232 для обнаружения утечек
|
|
Отображение скорости утечки
|
Числа, гистограммы, графики
|
|
Рабочая температура
|
0~40°C
|
|
Метод обнаружения
|
Обнаружение утечек гелия
|
|
Минимальная скорость обнаружения утечки
|
5*10-9 Па·м3/с/Режим Sniffer
|
|
Время запуска
|
≤2 мин
|
|
Время отклика
|
<1 с
|
|
Максимально допустимое давление обнаружения утечки
|
1500 Па
|
|
Время отклика
|
<1 с
|
|
Проверяемое качество
|
2,3,4(H2, He3, He4)
|
|
Пользовательский интерфейс
|
7-дюймовый цветной сенсорный экран
|
|
Ионный источник
|
2 шт., иридиевое покрытие из оксида иттрия, автоматическое переключение
|
|
Интерфейс ввода/вывода
|
8 входов, 8 выходов
|
|
Интерфейс связи
|
RS232/485, USB*2
|
|
Интерфейс MES
|
Стандартный
|
|
Размер
|
645*678*964 мм
|
|
Порт обнаружения утечек
|
DN25KF
|
|
Питание
|
AC220V, 50 Гц/60 Гц
|
|
Рабочая температура
|
0~40°C
|
|
Язык
|
Китайский/Английский
|
Особенности гелиевого течеискателя:
1. Оригинальный импортный молекулярный насос
2. Двойной иридиевый ионный источник
3. Технология многоступенчатого усиления сигнала
4. Высокоскоростной процессор + IDC

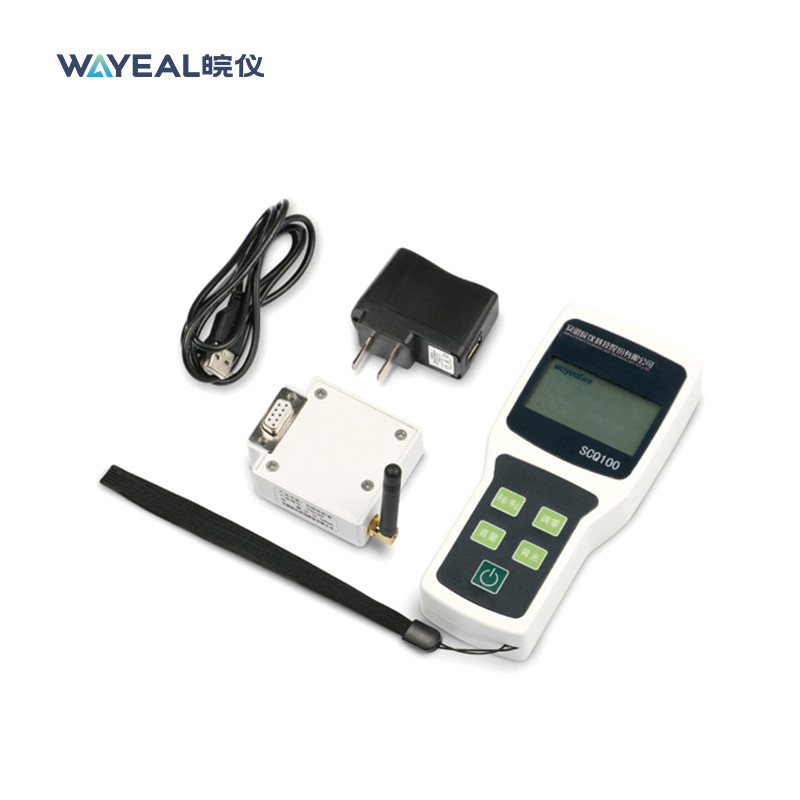

5. Беспроводное дистанционное управление
6. Автоматическая очистка гелиевого фона одним щелчком;
Методы обнаружения утечек
- Спектрометр для обнаружения массы гелия
- Вакуумная система для поддержания давления в спектрометре
- Механический насос для откачки испытываемой детали
- Клапаны, обеспечивающие различные этапы обнаружения: откачка, испытание и вентиляция
- Усилитель и измерительные приборы для контроля выходного сигнала
- Источники питания и элементы управления
- Оснастка, которая прикрепляет испытываемую деталь к детектору
Метод отрицательного давления
Система обнаружения и восстановления утечек гелия в вакуумной камере (внешнее заполнение)

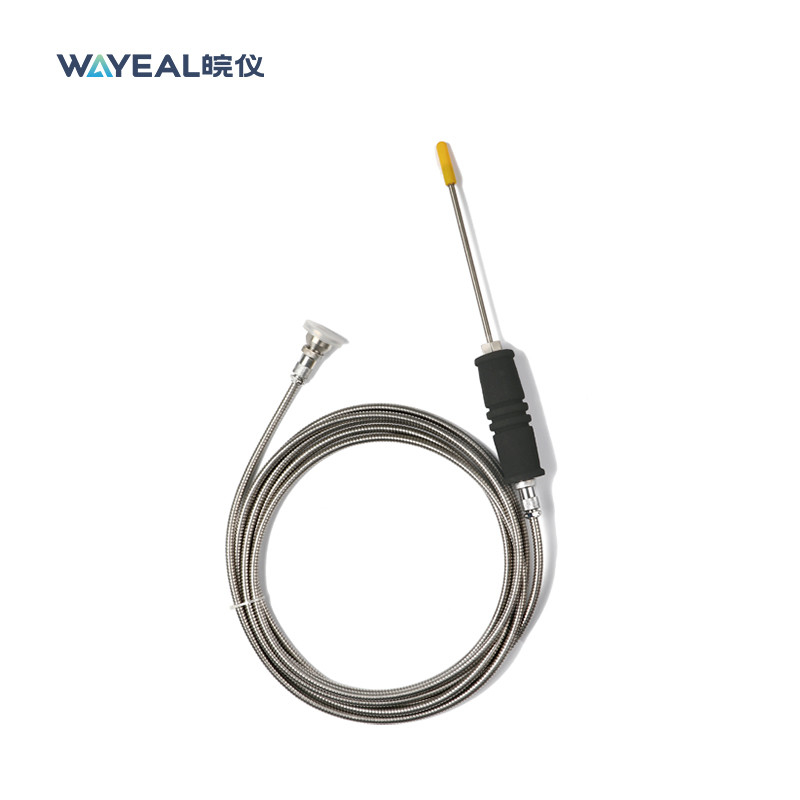

Метод Sniffer
