Оборудование для обнаружения утечек гелия методом обнюхивания 1500 Па для электроэнергетической промышленности

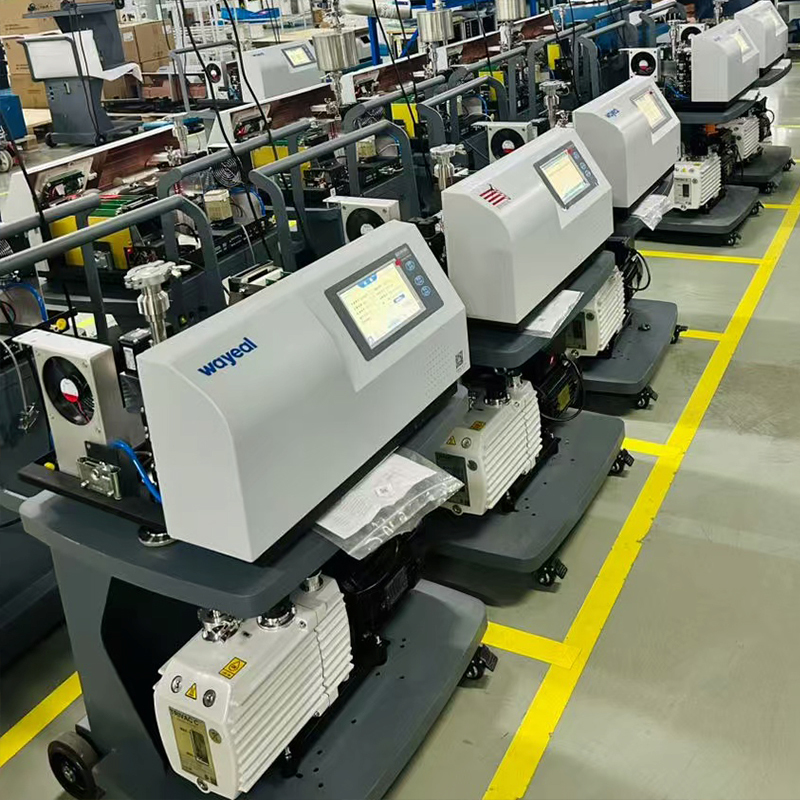

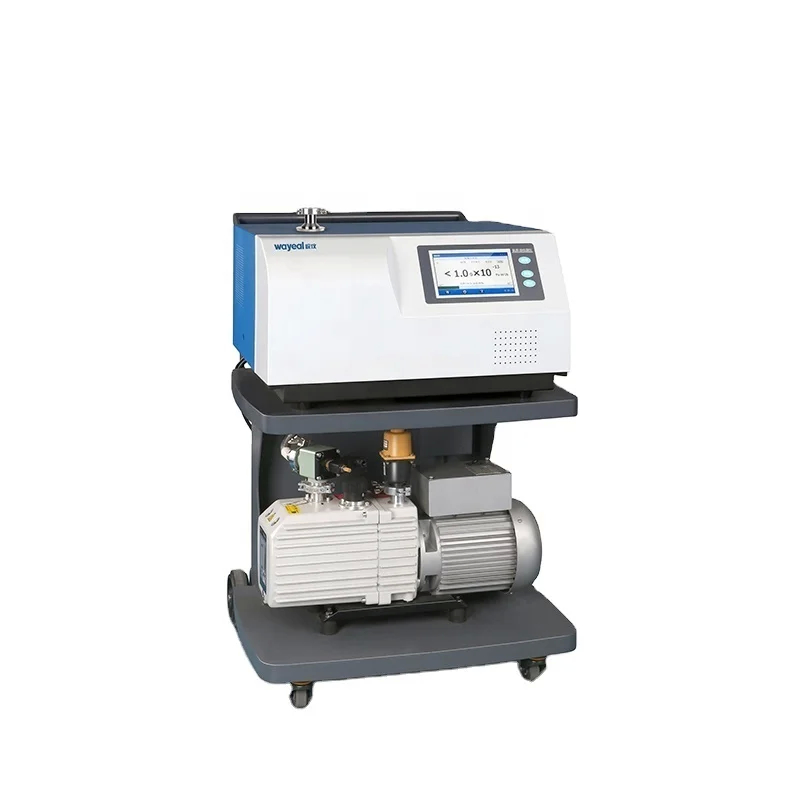

Технические параметры гелиевого течеискателя SFJ-231
| Минимальная обнаруживаемая скорость утечки (Па·м³/с) / вакуумный режим |
5.0*10-13 P·м3/с |
| Минимальная обнаруживаемая скорость утечки (Па·м³/с) / режим обнюхивания |
5.0*10-9 P·м3/с |
| Максимально допустимое давление при обнаружении утечек (Па) |
1500 |
| Время отклика |
<1с |
| Время запуска |
≤2мин |
| Обнаруживаемое вещество |
2, 3,4(H2 ,He3, He4) |
| Интерфейс человек-машина |
7-дюймовый цветной сенсорный ЖК-экран |
| Ионный источник |
2 шт., иридиевое покрытие оксида иттрия, автоматическое переключение |
| Интерфейс ввода/вывода |
8 входов и 8 выходов |
| Интерфейс связи |
RS232/485, USB*2 |
| Интерфейс MES |
стандартный |
| Порт обнаружения утечек |
DN25KF |
| Электропитание |
AC220В, 50Гц/60Гц |
| Рабочая температура |
0~40°C |
| Язык |
Английский |
| Отображение скорости утечки |
Цифровое, гистограмма, график |
| Размеры |
645*678*965мм |
Применение гелиевого масс-спектрометрического течеискателя SFJ-231 в высоковольтном оборудовании GIS / Испытание на герметичность SF₆ в электроэнергетической промышленности
Гелиевая масс-спектрометрия является основным методом для испытаний на герметичность GIS благодаря небольшому размеру молекул гелия (He), высокой проницаемости, нереактивности с SF₆ и сверхвысокой чувствительности течеискателя SFJ-231 (минимальная обнаруживаемая скорость утечки: 5,0×10⁻¹³ Па・m³/с в вакуумном режиме). Используя гелий в качестве газа-трассера, детектор улавливает сигналы гелия для обнаружения утечек и количественной оценки скорости утечки.
SFJ-231 поддерживает вакуумный режим (более высокая чувствительность) и режим обнюхивания (удобный для систем под давлением, максимальное допустимое давление: 1500 Па). Для оборудования GIS можно использовать метод обнюхивания ниже:
Обнаружение утечек в режиме обнюхивания (для GIS под давлением, удобство на месте)
Применение: Рабочий GIS (внутреннее давление SF₆, но давление должно быть ≤1500 Па; если выше, сначала снизьте давление).
Принцип: Впрысните небольшое количество гелия (смешанного с SF₆, не влияя на изоляционные характеристики) в оборудование GIS, используйте распылитель SFJ-231 (подключенный через интерфейс ввода/вывода), чтобы приблизиться к подозрительному месту, если есть утечка, гелий вытечет вместе с SF₆, который будет захвачен распылителем и передан в течеискатель для реализации обнаружения скорости утечки.
Техническая пригодность: Минимальная скорость утечки 5,0×10-⁹ Па・m³/с в режиме обнюхивания и время отклика <1с позволяют быстро находить утечки, что делает его пригодным для быстрой проверки на месте.
Этапы обнаружения утечек в режиме всасывающего пистолета (оборудование GIS под давлением)
1. Впрыск газа-трассера
Впрысните гелий в оборудование GIS: через порт заполнения оборудования впрысните чистый гелий в соответствии с 1% - 5% от объема SF₆ (убедитесь, что смесь однородна, и оставьте ее более чем на 30 минут, чтобы газ гелий распространился по всем камерам).
2. Подключение обнюхивателя и настройка параметров

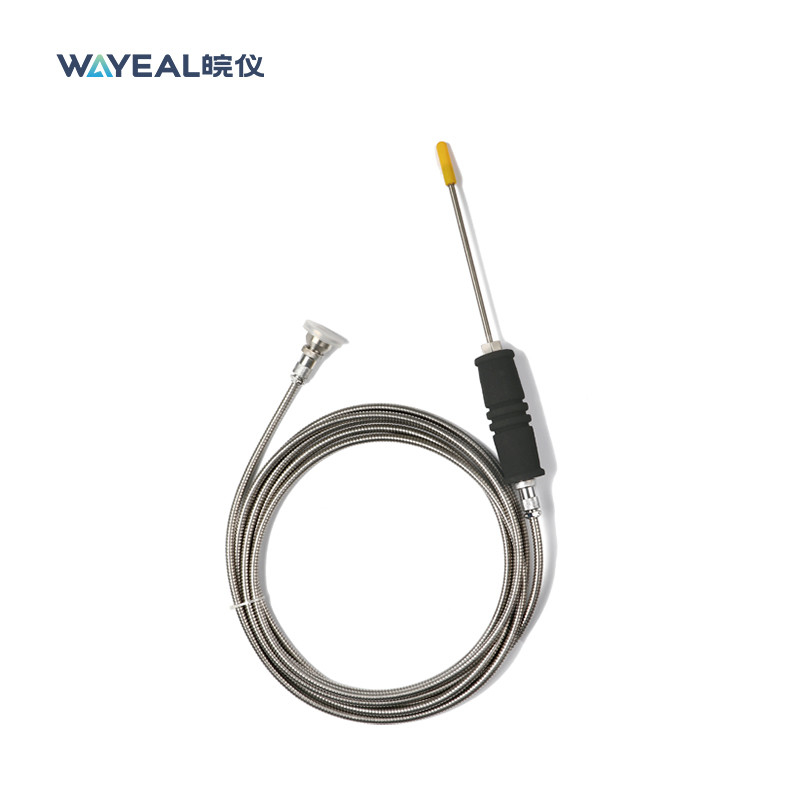

Подключите обнюхиватель к SFJ-231 через разъем ввода/вывода (8 входов и 8 выходов), переключитесь в «Режим обнюхивания» на сенсорной панели, установите скорость потока обнюхивателя (значение по умолчанию или отрегулируйте его в соответствии с местом) и порог сигнализации о скорости утечки.
3. Обнаружение обнюхивателем
Держите обнюхиватель в руке, близко к подозрительному месту (расстояние 1-3 мм), перемещайте медленно (скорость ≤5 см/с), убедитесь, что покрыта вся поверхность уплотнения.
Если течеискатель показывает, что скорость утечки превышает порог (например, 5,0×10-⁹ Па・m³/с), отметьте точку как точку утечки и запишите скорость утечки и местоположение.
4. Количественное тестирование
Стабилизируйте обнюхиватель напротив точки утечки на 10 с, примите среднюю скорость утечки в качестве окончательного результата.
