Обзор детектора утечки гелия
Детектор утечек гелийного масс-спектрометра (HMSLD) использует гелий в качестве газа-отследителя из-за его уникальных свойств:
Малый атомный размерГелий может проникнуть даже в самые мелкие утечки.
Инертная природа: Гелий химически стабилен и не реагирует, что гарантирует, что он не повредит компоненты во время испытаний.
Низкое естественное содержание: Гелий встречается редко в атмосфере (~ 5 ppm), поэтому интерференции фона минимальны, что позволяет высокочувствительный обнаружение.
- Что?Инструмент работает путем обнаружения гелийного газа, выходящего через утечки в испытуемом объекте.которые разделены и измеряются на основе их соотношения массы и заряда.

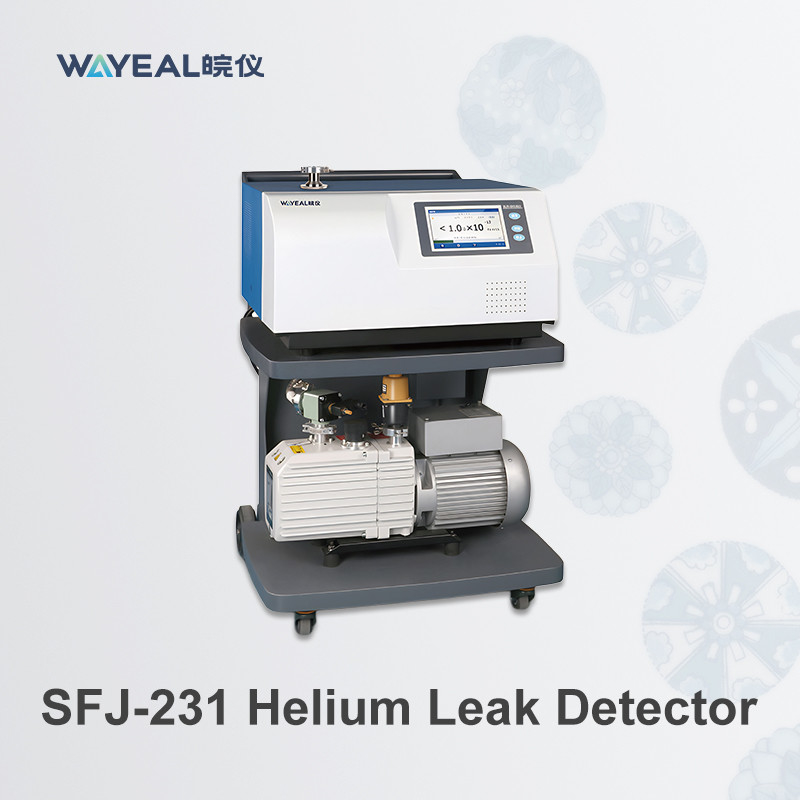

Технические спецификации детектора утечки гелия
|
7-дюймовый цветовой сенсорный экран детектор утечек гелия со скоростью обнаружения утечек 5*10-13 Pa·m3/s
|
| Наименование продукта |
Детектор утечки гелия |
| Диаменсия |
645*678*965 мм |
| Рабочая температура |
0~40°C |
| Выявляемое качество |
2, 3, 4 (H2, He3, He4) |
| Интерфейс пользователя |
7 дюймовый цветной сенсорный экран |
| Способ обнаружения |
Выявление утечки гелия |
| Минимальная скорость обнаружения утечки ((Pa.m3/s) /Вакуумный режим |
5*10-13Пам3/s |
| Интерфейс связи |
RS232/485, USB*2 |
| Максимально допустимое давление обнаружения утечки (Pa) |
1500 |
| Ионный источник |
2 шт. Иридийный оксид итрия, автоматическое переключение. |
| Основные особенности |
Масс-спектрометр детектор утечки, гелий массовый спектрометр детектор утечки, гелий тесты утечки |
| Минимальная скорость обнаружения утечки ((Pa.m3/s) /режим нюхателя |
5*10-9Пам3/s |
| Время начала |
2 минуты |
| Порт обнаружения утечки |
DN25KF |
| Сила |
AC220V, 50Hz/60Hz |
| Язык |
Китайский/английский |
Применение детекторов утечек гелийного масс-спектрометра в индустрии литиевых батарей
Детекторы утечек гелийного масс-спектрометра являются высокочувствительными приборами, широко используемыми в отраслях промышленности, где обнаружение утечек имеет решающее значение, включая литийную батарею.Литий-ионные батареи широко используются в электромобиляхОбеспечение герметической герметичности и герметичности компонентов литийных батарей имеет важное значение для безопасности, производительности и долговечности.Выявление утечек гелийного масс-спектрометра играет ключевую роль в достижении этих требований.
1Проверка утечек батарейных элементов
- Литий-ионные батареи должны быть герметически герметизированы, чтобы предотвратить проникновение воздуха и влаги, что может привести к химическим реакциям, деградации и опасности для безопасности (например,Тепловая утечка или взрывы).
- Детекторы утечки гелия используются во время производственного процесса для проверки целостности уплотнения элементов батареи.и любой выходящий гелий обнаруживается массовым спектрометром., выявление утечек с высокой точностью.
2Проверка утечек аккумуляторных батарей и модулей
- Аккумуляторная батарея состоит из нескольких ячеек, заключенных в защитный корпус.
- Выявление утечки гелия обеспечивает целостность корпуса путем проверки на наличие утечек в швах, соединениях или соединителях упаковки.
3Системы наполнения электролитами
- В процессе производства литий-ионные батареи заполняются жидким электролитом, который облегчает транспорт ионов.Выявление утечки имеет решающее значение во время и после этого шага, чтобы гарантировать, что заполненный электролит не утекает, что поставит под угрозу производительность и безопасность.
- Детекторы утечки гелия используются для подтверждения герметичности ячейки после заполнения и уплотнения электролитом.
4Испытание систем охлаждения в аккумуляторах электромобилей
- Аккумуляторные батареи электромобилей часто включают системы жидкого охлаждения для поддержания оптимальной рабочей температуры.Эти системы охлаждения должны быть герметичными, чтобы охлаждающая жидкость не просачивалась в батарейные элементы и не вызывала короткого замыкания или другого повреждения..
- Гелиевые масс-спектрометры используются для проверки каналов охлаждения и обеспечения отсутствия утечек.
5Обеспечение качества и контроль процессов
- При крупномасштабном производстве литий-ионных батарей детекторы утечек гелия интегрированы в автоматизированные производственные линии для непрерывного контроля качества.модуль, и упаковка соответствует требованиям к герметичности.
- Испытание гелия часто используется в сочетании с вакуумными камерами или нюховыми зондами, в зависимости от конкретной испытываемой части. - Что?
Методы испытаний при применении литиевых батарей
1Вакуумный метод
- Испытательный объект помещается в вакуумную камеру и подвергается давлению гелием.
- Этот метод является высокочувствительным и подходит для испытаний батарейных элементов и небольших модулей.
2Способ нюхания

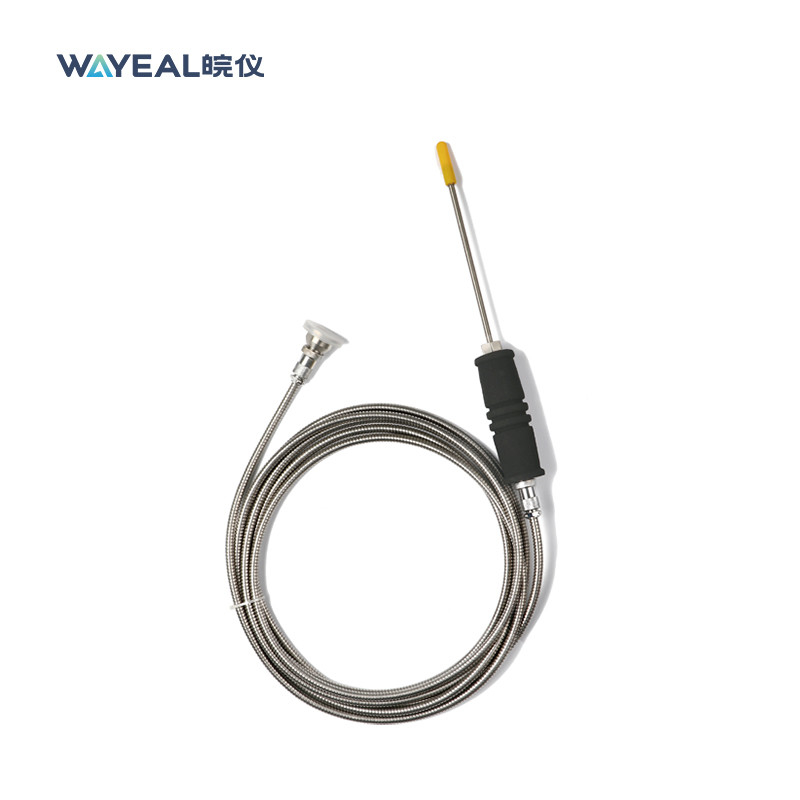

- Сноудерный зонд, подключенный к масс-спектрометру гелия, используется для обнаружения утечек гелия в определенных местах, таких как сварки, соединения или уплотнения.
- Этот метод практичен для тестирования больших аккумуляторных батарей или локального обнаружения утечек.
3. Способ бомбардировки
- Испытательный объект подвергается давлению гелийным газом в течение определенного периода ("фаза бомбардировки").и гелий, вытекающий из утечек, обнаружен..
- Этот метод используется, когда непосредственное давление невозможно.

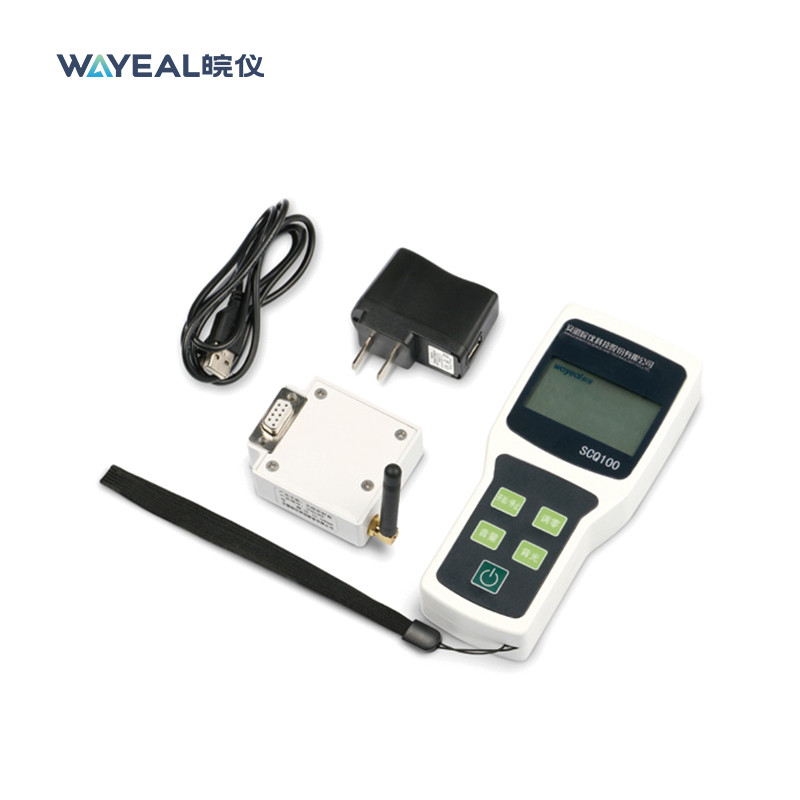

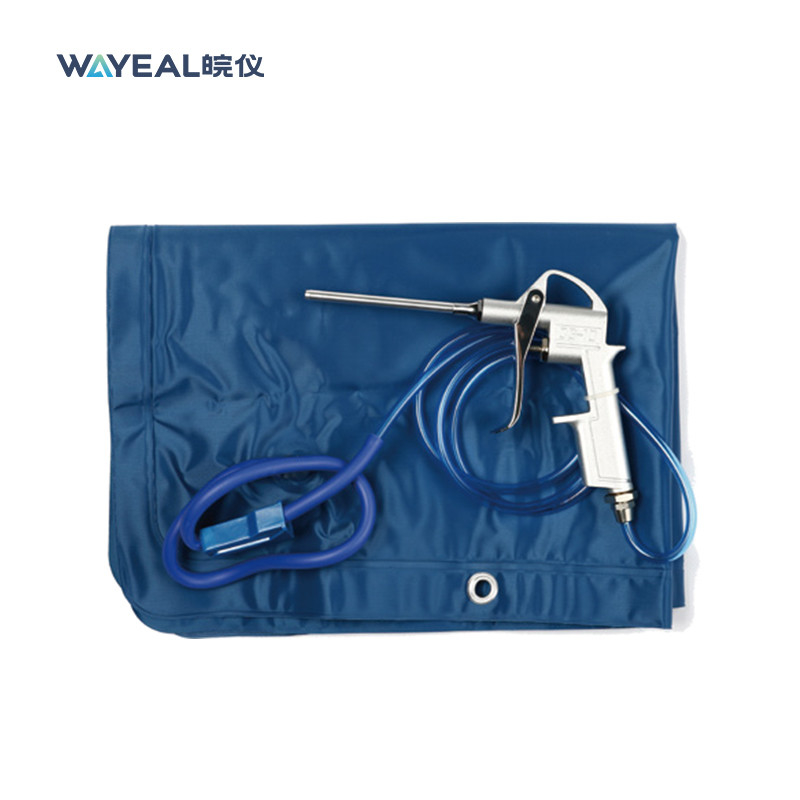

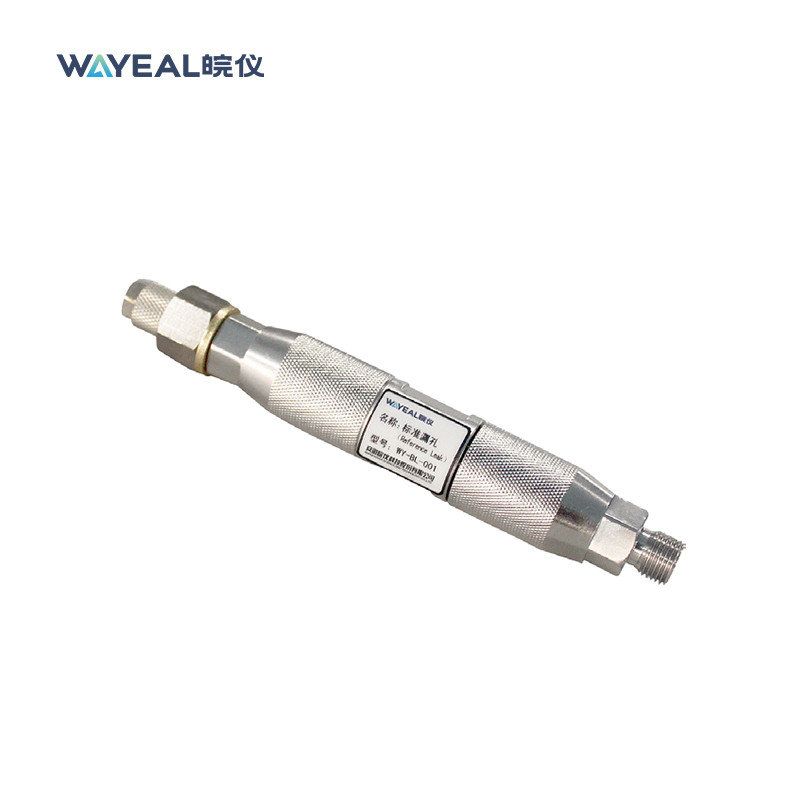

Дополнительные принадлежности детектора утечки гелия:
