Введение детектора утечки гелия
Детектор утечки гелия - высокочувствительная технология обнаружения утечки

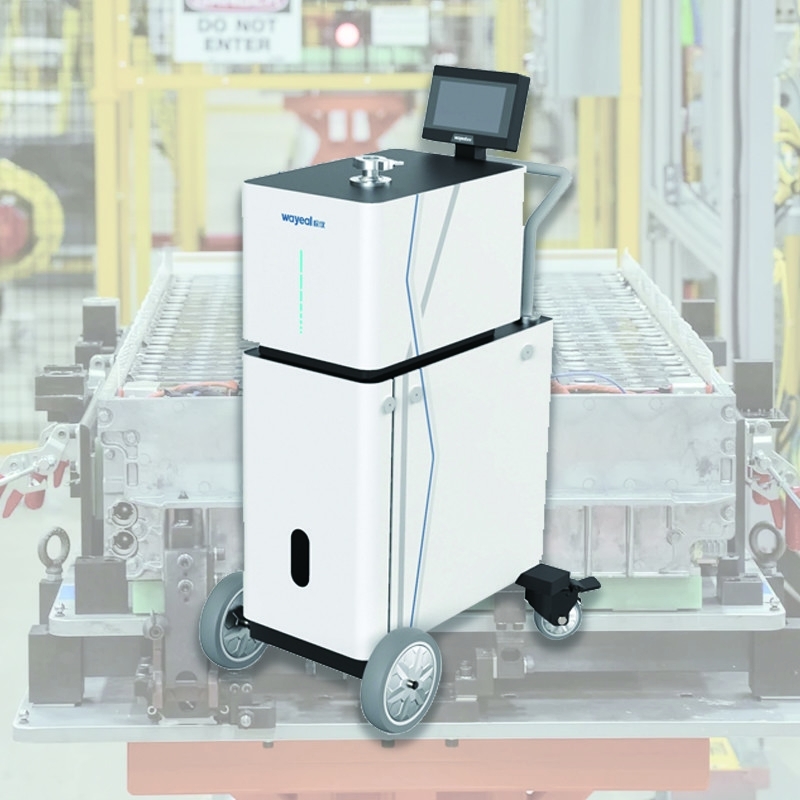

Детектор утечки гелия - это масс-спектрометр, предназначенный для обнаружения гелийного газа с системой высокого вакуума и с присоединенной к ней камерой масс-спектрометра.Когда внешний газ попадает в камеру массовой спектрометрииГазовые ионы ускоряются в магнитное поле и их пути отклоняются.с различными радиусами из-за различного соотношения заряда к массе различных ионовПоставляя щель в подходящем месте, только ионы гелия могут пройти и достичь сборного полюса.Сигнал потока ионов, полученный на полюсе сбора, пропорционален количеству гелия, поступающего в детектор утечкиИзмерение этого сигнала позволяет измерить скорость утечки.
Технические параметры детектора утечки гелия:
|
Наименование продукта
|
Детектор утечки гелия
|
|
Способ обнаружения
|
Масс-спектрометр гелия
|
|
Порт обнаружения утечки
|
DN25KF
|
|
Дисплей показателя утечки
|
Числа, штрих-графы, графики
|
|
Время ответа
|
< 1s
|
|
Интерфейс пользователя
|
7 дюймовый цветной сенсорный экран
|
|
Рабочая температура
|
0~40°C
|
|
Максимально допустимое давление обнаружения утечки (Pa)
|
1800Pa
|
|
Интерфейс связи
|
RS232/485, LAN
|
|
Выявляемое качество
|
2, 3, 4 (H2, He-3, He-4)
|
|
Минимальная скорость обнаружения утечки ((Pa·m)3/s) /Режим нюхания
|
2.5*10-9Пам3/s
|
|
Минимальная скорость обнаружения утечки ((Pa·m)3/s) /Вакуумный режим
|
5.0*10-13Пам3/s
|
|
Время запуска (мин)
|
≤ 1.58
|
|
Защитные насосы
|
Вакуумный насос с вращающимся ваном
|
|
Диаменсия
|
755*467*1180 мм
|
|
Силовое питание
|
220В, 50Hz/60Hz
|
|
Язык
|
Китайский/английский
|
Приложения детектора утечки гелия:
Масс-спектрометрия гелия широко используется в области технологии обнаружения утечек вакуума, преимущества этого метода: высокая чувствительность обнаружения утечек,быстрое время отклика прибора, высокая скорость диффузии молекул гелия в высокой вакуумной среде прибора; поэтому детектор утечки гелия широко используется во многих областях.
Аэрокосмическая область: космические корабли, космические шаттлы, ракеты, спутники, самолеты и т. Д. Все они используют технологию обнаружения утечек вакуума.
Общие отрасли промышленности: атомная энергетика, электростанции, распределительные станции, автомобильное производство, судостроение, холодильная промышленность, металлургическая промышленность, газопроводы,газовые баки, нефтяные баки, котлы, упаковки быстрого питания и так далее не могут быть отделены от проблемы обнаружения утечек.
Детектор утечки гелия используется для проверки утечки специальных компонентов, таких как резервуары для хранения топлива и трубопроводы для транспортировки топлива.
Методы обнаружения утечки гелия (детектор утечки гелия)
Метод гелий-вакуум
Метод гелийной капюшоны
Метод отрицательного давления
Система обнаружения и восстановления утечек гелия в вакуумной камере (внешнее заполнение)

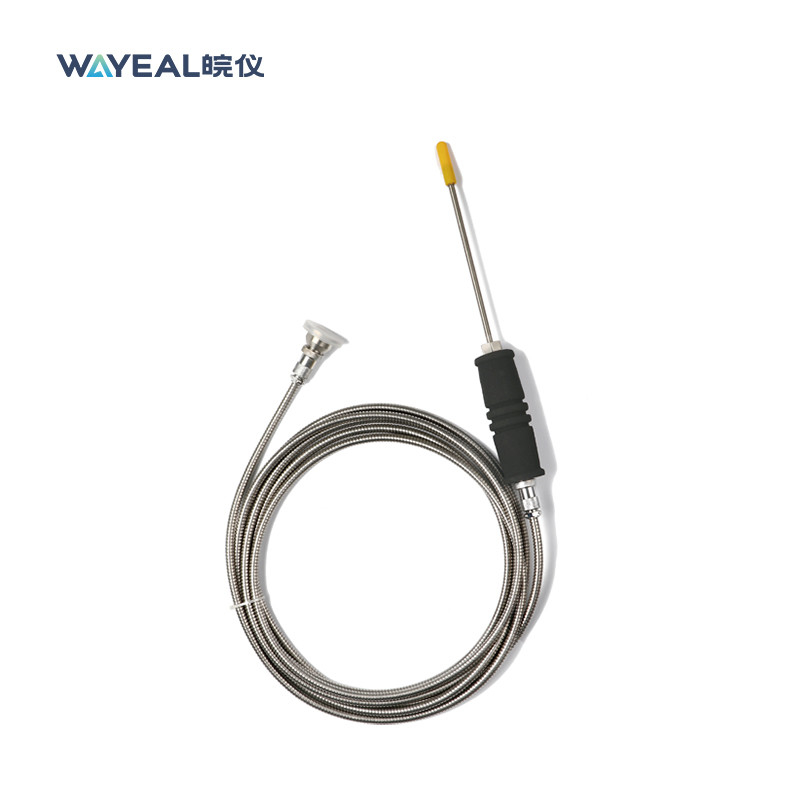

Способ нюхания
